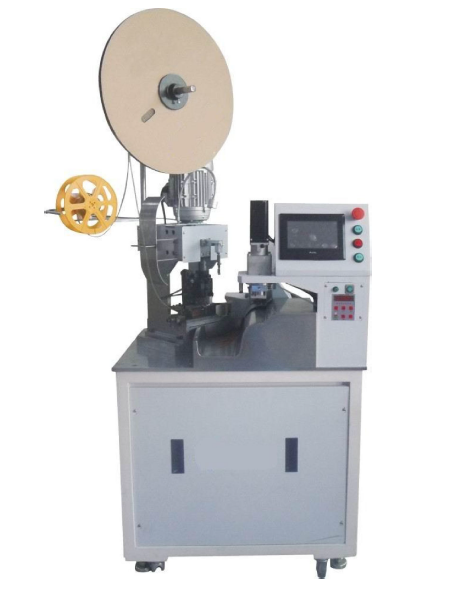

RY-5300RY-216全自动高速(单端)端子机是全自动单头端子机一款自动化设备。

  一、是款高精密的机械：

  1、采用精密步进电机及其驱动器，精准、稳定；

  2、采用日本新宝减速机、施耐德伺服电机及其驱动器，稳定、高速；

  3、采用日本SMC气动组件，稳定、高效、耐用；

  4、采用真彩触摸屏，操作简易；

  5、采用日本THK导轨，稳定、耐用；

  6、采用日本欧姆龙检测组件，精准、稳定。

  二、多功能机械：

  1、能够通过触摸屏设定相应参数即可调整为：两端是否全剥皮、两端是否半剥皮、是否单端压着、是否单端扭线；

  2、能够通过触摸屏设定相应参数即可调整：电线长度、剥皮长度、切口深度；

  3、能够通过触摸屏设定相应参数即可修正：电线长度、剥皮长度、

  型号:RY-216

  电线尺寸;0.03～2.0m㎡(相当于UL1571.#32～#14)，电线皮层外径.大Φ4.0以下

  能力单端压着：6000条/小时(相当于UL1571#32～#14、切断长度30mm 时)

  单端压着单端扭线：4800条/小时

  功能电线：定尺寸切断、两端剥皮、两端半剥皮、单端压着、单端扭线、自动设定切口深度、自动设定端子压着位置

  送线速度：2500mm/sec(MAX)

  排出方式：伺服旋转排出

  切断长度：30～9999mm *.短切断长度，按使用的压着模具有所不同

  切断精度：切断长度小于100mm时，偏差0.5mm+(设定切断长度×0.002)

  切断长度：100mm以上时，偏差1.0mm+(设定切断长度×0.002)

  剥皮长度前端：1.00～15.00mm(半剥皮长度：2.00～12.0mm ) 后端：1.00～8.00mm(半剥皮长度：2.00～6.0mm )

  扭线长度单端扭线：剥皮长度3mm以上

  适用模具：横送端子卡模、直送端子卡模

  压着机：1.5/2.0/2.5TON 万能静音端子机1台

  控制方式：7英寸真彩触摸屏、智能PLC控制

  检测装置：有无电线检测、电线打结检测、压着不良检测、空气压力检测

  电源单相：AC210～230V 50/60HZ 10A

  压缩空气：0.5MPa 约140NL/min

  工作温度：5～35℃(周围温度)

  工作湿度：30～80%RH(不可结露)

  保修期：1年(不包括易耗件)

  机械尺寸：800W×600D×1450H(mm) (不含突起物)

  重量：约300kg

  选购配件：卷纸装置、端子废料切断装置、放线装置、收线装置。
