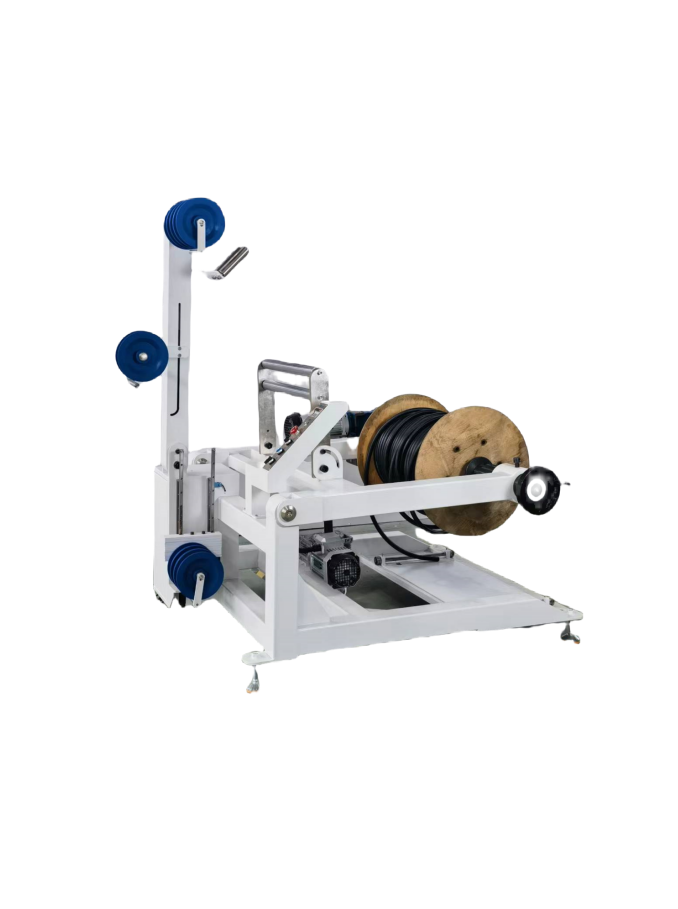

机型：RY-F780型主动放线机

（380V 动力电源线、现场照明灯由客户按要求自行安装）

主动放线机：

1．主架材料：采用优质碳钢，钣金折弯焊接，结构牢固，外形美观。

2．放线动力：3kw国产品牌减速电机配矢量变频器，变频器控制放线速度，最大放线速度200米/分钟，最大线径 40mm。

3．线盘升降：电动升降。

4．适用线盘范围：直径300-1200mm（客户需提供具体线盘尺寸），线盘外径（ ）*外宽（ ）

5．线盘宽度：最大宽度800mm。

6．可承载最大放线盘重量1500Kg。

7. 感应方式：变频器无极调速，根据储线轮拉起高度自动调节，无需人工干预。

立式张力架：

8. 张力轮：张力轮分为上定轮组（4片）和下动轮组（3片），张力轮直径200mm。

9. 速度反馈：当电脑剥线机工作时，张力轮随之移动，通过拉线带动电位器转动，电位器就会反馈信号给变频器，控制放线电机的速度，从而控制放线速度与电脑剥线机同步（提示：主机和放线机配套使用时，需安装联机信号线）。

10. 张力调节：调整配重块数量，通过重力原理，即可调整张力大小。

备注：三相五线供电380V±10，50/60Hz。

 随机电源线为：三相五线2.5米长。
