自动端子压接机的压接模具设计

瑞扬9年口碑,专业解决10万客户线束加工设备方案 | [在线咨询]查看手机网址
扫一扫!自动端子压接机的压接模具设计扫一扫!
2016-01-16 14:35

缘分

    一张图带你看懂压接机的压接

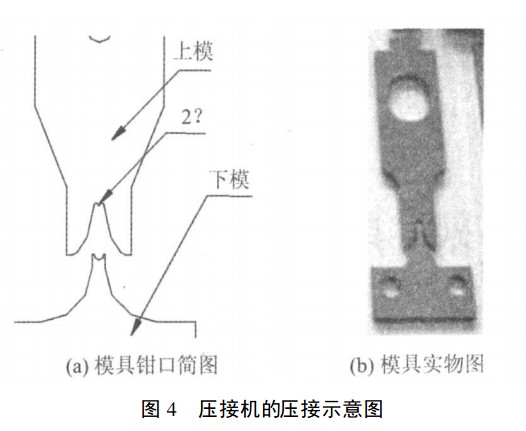

压接机的压接示意图如图4所示, 下模(1)顶部设计成半圆形便于装载线束端子的下弧面, 上模(3)的成形面设计成波浪形(2), 便于形成中间挤压端子成形, 压紧导线芯和导线。在压接过程要完成两处压接工序, 分别为: 压接端子包压导线芯和压接端子包压导线。线束端子图中, 1处为包压导线芯部分, 2处为包压导线。 可以看出端子的包压导线芯部分和包压导线部分的尺寸因功能不同而不同, 相对应的模具也不同, 为了设计的方便, 上下模具作两套, 外围轮廓相同而钳口尺寸和公差不同, 而安装的方式是两套模具叠合安装。

端子刀片压

    无论是将端子压接到导线上还是将连接器压制到接插件上上,瑞扬提供.符合您生产需求和预算的全套设备。我们的设备和服务旨在.大限度延长生产正常运行时间、延长工具寿命并尽可能减少生产废料。

    如果您对以上端子压接感兴趣或有疑问,请点击联系我们的在线客服,或致电:400-672-0592,瑞扬端子机——为您提供高能效的线束加工设备!
