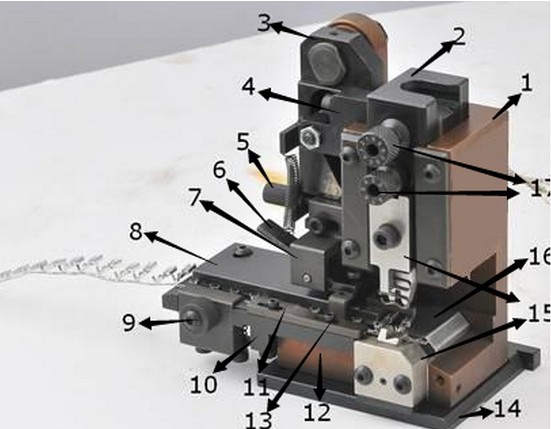

很多客户对于端子压接模具还不是很了解，下面让我们用一张图来告诉大家他们分别是有哪几部分组成的，叫什么名称起到什么作用。

横送模具的配件名称和使用作用

图1;名称;模架

作用;支架，模体，以便于各个配件的装配。

图2;名称;滑块

作用;装上刀片(图15)和微调(图17)后装放在模架的滑块道里在端子机的带动下就可以上下运动，如此起到压接的作用。

图3;名称;摆动块

作用;摆动块就如手臂，装上送料爪(图5 6 7 13)就可以推送端子料带。

图4;名称;z型连接块

作用;用它把滑块(图1)和摆动块(图3)连接在一起，连接好后当滑块向上提时摆动块就推料，滑块向下压接时摆块就倒回准备推送下一个端子。

图5;名称;送料爪左右调节螺丝

图6:名称;爪臂

图7:名称;爪架

图13:名称;爪头

作用;把(图5 6 7 13)组装为一体就叫(送料爪)，送料爪为调节配件，当端子处在刀片左 右边时就可以旋转送料爪左右调节螺丝(图5)使端子处于刀片同一位置。

图8;名称;导料盖板

作用;盖板盖住端子起到导料的作用端子移动的轨道。导料盖板上还装有(L型定线卸端件)装好后应与刀片保持0.1mm间隙。

图9;名称;料带压紧块

作用;料带压紧块由三部分组成弹簧，偏心调节扭，压料件，把调节扭扭到.高位置时料带为松动状态，.低位置为压紧状态。注(端子压接时应为压紧状态)压紧的端子就不会因为送料爪来回走动给带动，保证送料的稳定。

图10;名称;导料器前后调节快

作用;当端子压好后尾料过长过多时，可以用扳手松掉调节快的固定螺丝(M6)后用手向前移动，如过短或过紧就可向后移动。在导料器移动后(L型定线卸端件)应当要移动合理位置与刀片保持0.1mm的间隙，不然可能会相撞。

图11;名称：送料行程定位件

作用;用它可以保证每一次送料都是一步一个端子，如何用了，把滑块向上提到.高然后看送料爪头在的料带圆孔，从这个圆孔向左算留一个孔就可以了也就是留一个端子的位置，如留多了那端子就送过了或送了两个端子。

图12;名称;导料器底板

作用;导料器的主体，各种小配件都装在上面如(图8 9 10 11)

图13;名称;爪头

图14;名称;底板

作用;底板设有销槽，用与固定在端子机上用，操作简单用端子机上自带的插销插入销槽就可以了。

图15;名称;刀片

作用;将线和端子压接成成品,具体看下篇详解

图16:名称;下刀片垫块

作用;垫块后装有三个M5螺丝可以前后调节移动使下刀与上刀相对应。

图17;名称;微调

作用;大一点的微调是用来调节整体刀片的压接深浅的，小一点的微调是用来调节外刀片包线皮的深浅的。大微调0(0为12点钟位置)为.浅一档，9为.深一档，而每一档的间距是0.1mm，如此当9调到12点钟位置时那么压接的深度就下压了1mm。小微调1(1为12点钟位置)为.浅一档，8为.深一档，而每一档的间距是0.1mm，如此当8调到12点钟位置时那么外到压接的深度就下压了0.9mm。
