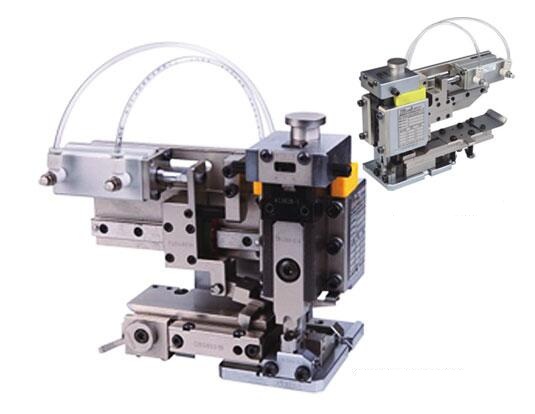

端子压接机上常用的压接模具之一：欧式模具的应用

欧式模具主要应用于线束加工领域,可对连续端子进行压接.配套使用设备为：全自动端子压接机、静音端子机等。

产品特性：

• 压接高度连续调节系统;

• 盘式和楔块式两种结构可供您选择，C.H./I.H;

• 调节精度0.02mm，调节范围2.0mm，调节节奏感强，刻度易识别，满足您对压接质量的“苛刻”要求;

• 气动送料机构：40mm送料步距轻松实现，送料速度顺手可调，有紧凑型气缸和带导向气缸两种方案可供选择，精密直线运动单元让您从此不再走“弯”路;

• 快换机构：完美匹配Komax、AMP、Mecal等欧美品牌的半自动和全自动压接机;

• 电镀表面处理：永不锈蚀;

RY-S300B模具的技术参数：

型号：RY-S300B/AFE300B

行程：40mm/30mm

料带形式：横向/纵向

闭合高度：135.8mm

重量：5kg

适应线径：0.08-6mm²

外形尺寸：W180×H155×D110

适应端子料厚：1.2mm(max)

送料机构：气动

送料步距：40mm(max)
