还在为如何选择全自动端子机头疼吗?看看瑞扬自动化吧!

瑞扬9年口碑,专业解决10万客户线束加工设备方案 | [在线咨询]查看手机网址
扫一扫!还在为如何选择全自动端子机头疼吗?看看瑞扬自动化吧!扫一扫!
2015-06-20 14:31

本机无论是外型还是性能均采用国外的先进技术,模块化的设计思路,人性化的软件设计,从而保证各个工作模块的有机连接。它集送线、切断、剥头、压着为一体,整套工序一次完成,是新一代智能化的高新技术产品。一年免费维修,端子机马达三年包换,机器终身维修。本公司提供培训、安装、调试、保养、维修一条龙服务。

瑞扬全自动单头端子机结构简洁 操作简便

全自动端子机

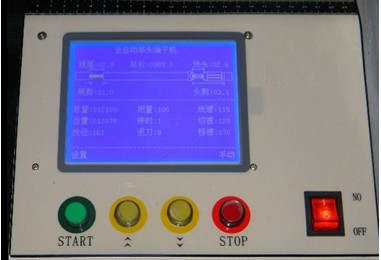

图(2.1)

功能键:

1.START 机器的启动键;

*启动前确保切刀内无端子.如有请将端子穿至夹子处防止切刀的损坏.

2. ∧ 端子机点动上升;

3. ∨ 端子机点动下压;

* 启动前请确保端子机停在.高点

4. STOP 运行时是停止键,停止时是复位键。

*复位请按下0.5秒以上

参数说明

本机器人机界面采用先进的5.7英寸触摸屏,操作直观,方便与人性化.

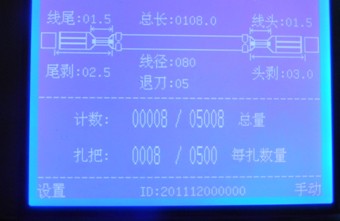

基本页

全自动端子机

1) 总长—待加工线材的总长度. 设定范围(5.0-9999.9)mm.

2) 线头—头部线芯的长度(此端压端子) 设定范围 (0.0-8.0)mm.

3) 头剥—线头胶皮剥开的长度. (大于线头为全剥,小于线头为半剥) 打端子时请保持头剥比线头大1MM左右. 设定范围 (0.5-9.0)mm.

4) 线尾—尾部线芯的长度 设定范围 (0.0-10.0)mm.

5) 尾剥—线尾胶皮剥开的长度. (大于线尾为

全剥,小于线尾为半剥) 设定范围(0.0-13.0)

6)线径—切刀切下的深度(数值越大切下越深) 设定范围(1-150)脉冲数

7)退刀—切开胶皮 切刀微微张开后再剥皮 设定范围 (1-9) 脉冲数

8) 当量—当前已完成数量的累加 . 设定范围(1-99999) pcs.

9) 总量—待加工产品的数量. 设定范围(1-99999) pcs.

10) 每扎数量—捆扎时每把的数量 . 设定范围 (1-999) pcs.

11) 扎把计数—当前每扎已完成的数量计数. 设定范围 (1-999) pcs.

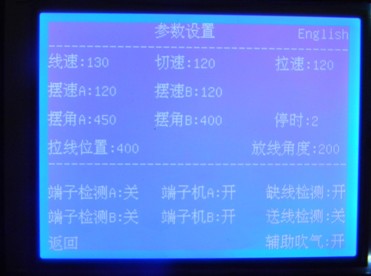

设置页

全自动端子机

1.

1)线速—送线速度 设定范围(1-120) 级

2)切速—切刀速度 设定范围(1-130) 级

3)拉速—送线速度 设定范围(1-120) 级

4)摆速A—摆臂A速度 设定范围(1-120) 级

5)摆速B—摆臂B速度 设定范围(1-120) 级

6)摆角A—摆臂A装置摆到端子机前的角度. 设定范围(400-500)脉冲.

7)摆角B—摆臂B装置摆到端子机前的角度. 设定范围(400-500)脉冲.

8)停时—把量到达时机器暂停再启动的间隔时间 . 设定范围 (1-9) 秒.

9)放线位置—手臂后移距离 设定范围 (200-500)脉冲.

10)放线角度—夹子打开的位置. 设定范围(200-300) 脉冲.

2.

1)端子检测A—端子检测功能的开启或关闭.

2)端子检测B—端子检测功能的开启或关闭.

3 )端子机A—端子机A的开启与关闭 .

4 )端子机B —端子机B的开启与关闭 .

5)缺线检测—缺线检测功能的开启或关闭.

6)送线检测—送线检测功能的开启或关闭.

7)辅助吹气—托盘吹气开启或关闭.

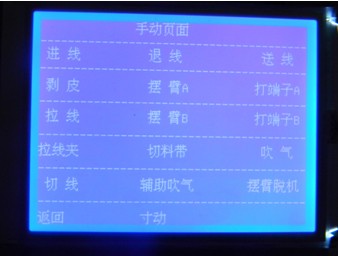

手动页

全自动端子机

进线—按下后送线轮正转

退线--按下后送线轮反转

送线—线材没穿过切刀时,按此键可将线自动送过切刀至夹子处

剥皮—按下后执行剥皮动作

摆臂A—按下后执行摆臂A动作

打端子A—端子机A单次下压动作

拉线—按下,手臂后移至放线位置

摆臂B—按下后执行摆臂B动作

打端子B—端子机B单次下压动作

拉线夹—按下,拉线夹动作

切料带—切料带动作

吹气—吹气动作

切线—切刀切下深度(切断值+线径值)方便调试线径(欲看切断值将线径值调至0)

辅助吹气—辅助吹气动作

摆臂脱机—摆臂装置放松

寸动—动作分解

端子机调试

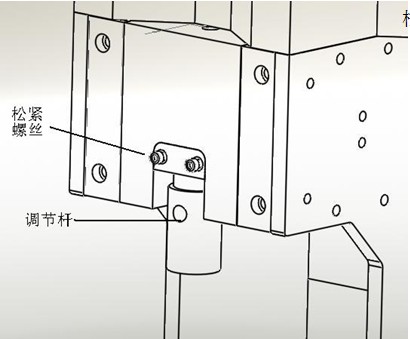

松开图中两颗螺丝,旋转调节杆来调节端子的压着高度.

(左旋下,右旋上)(图4.3)

全自动端子机

                 图(4.3)

看完这些心里有数了没,还在犹豫什么,赶紧点击联系在线客服或拨打400-672-0592咨询吧。瑞扬全自动端子机---量身定制 你值得拥有。
