高压电缆线剥皮机,一个为您服务的承诺

瑞扬9年口碑,专业解决10万客户线束加工设备方案 | [在线咨询]查看手机网址
扫一扫!高压电缆线剥皮机,一个为您服务的承诺扫一扫!
2015-07-31 14:38

RY-630L型高压电缆线剥皮机采用三爪360度夹线,旋转切割,气动剥皮方式,克服了传统剥皮机平行夹线时易夹伤或夹不住,用R形刀口切线时切不完整造成切口不齐或切不进去等问题,大大提高了产品的加工品质,保证电缆加工时外观美观。本机适合于各类单股或多股中高压电线电缆两端外皮的剥皮加工

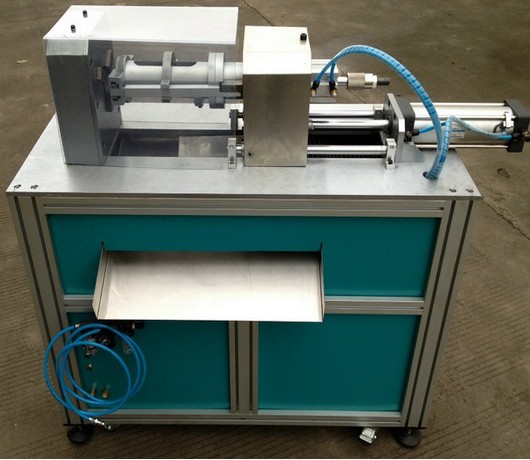

高压电缆线剥皮机

(加工范围:线径¢15MM~¢45MM,剥皮长度:15MM~200MM),现将操作说明如下:

1,面板说明:

A,夹线按钮: 手动时按动此按钮,三夹爪夹线。

B,旋切按钮:手动时按动此按钮,剥皮刀片旋转并开始慢慢合拢,将电线胶皮旋转切割开后自动停止。

C,剥皮按钮:手动时按动此按钮,剥皮气缸后退,将外皮拉脱。

D,启动按钮:自动时按动此按钮,机器自动完成夹线,旋切及剥皮。

F,手动/自动转换开关:实现机器的手动和自动操作。

2,操作前检查及准备:

A,先检查气源及电源是否接上,电压是否正确(220V50HZ),气压6KG。

B,打开电源后,检查相应的按钮开关及动作是否正常,是否有异响等,等确认无误后即可进行调试。

3,调节说明:(先将机器拨至手动)

A,剥皮长度调节:调节旋转刀座上的定位块位置,根据所需剥皮长度前后调节后锁紧即可。

B,旋转刀口大小调节:按动旋切按钮,先将刀口合拢,然后根据电缆芯线的大小,旋转机器后端的刀片调节气缸的调节螺杆,将刀口大小调至与芯线直径相近的位置,然后试着将要剥的电缆装上机器,先用夹爪将电缆夹住,再按动旋切按钮试切割,检查切割的深度是否太深或太浅,然后根据实际的情况进行微调,直至达到理想的剥皮效果。

完成以上的调节后,将机器拨至自动,重新试剥一条线,以检查实际效果,如不理想,则作相应的调整,如没有问题,即可正常生产。
