高压电缆线剥皮机的特点及说明

瑞扬9年口碑,专业解决10万客户线束加工设备方案 | [在线咨询]查看手机网址
扫一扫!高压电缆线剥皮机的特点及说明扫一扫!
2015-05-09 16:06

  高压电缆线剥皮机适合于各类单股或多股中高压电线电缆两端外皮的剥皮加工(加工范围:线径¢15MM~¢45MM,剥皮长度:15MM~200MM),现将操作说明如下:

  一、面板说明:

  A、夹线按钮: 手动时按动此按钮,三夹爪夹线。

  B、旋切按钮:手动时按动此按钮,剥皮刀片旋转并开始慢慢合拢,将电线胶皮旋转切割开后自动停止。

  C、剥皮按钮:手动时按动此按钮,剥皮气缸后退,将外皮拉脱。

  D、启动按钮:自动时按动此按钮,机器自动完成夹线,旋切及剥皮。

  F、手动/自动转换开关:实现机器的手动和自动操作。

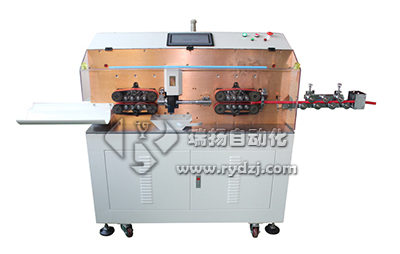

电脑剥线机

  二、操作前检查及准备:

  A、先检查气源及电源是否接上,电压是否正确(220V50HZ),气压6KG。

  B、打开电源后,检查相应的按钮开关及动作是否正常,是否有异响等,等确认无误后即可进行调试。

  三、调节说明:(先将机器拨至手动)

  A、剥皮长度调节:调节旋转刀座上的定位块位置,根据所需剥皮长度前后调节后锁紧即可。

  B、旋转刀口大小调节:按动旋切按钮,先将刀口合拢,然后根据电缆芯线的大小,旋转机器后端的刀片调节气缸的调节螺杆,将刀口大小调至与芯线直径相近的位置,然后试着将要剥的电缆装上机器,先用夹爪将电缆夹住,再按动旋切按钮试切割,检查切割的深度是否太深或太浅,然后根据实际的情况进行微调,直至达到理想的剥皮效果。

  完成以上的调节后,将机器拨至自动,重新试剥一条线,以检查实际效果,如不理想,则作相应的调整,如没有问题,即可正常生产。

转载请注明出处:瑞扬官网www.rydzj.com(电脑剥线机厂家
